光伏小知識丨新能源并網的關鍵技術——新能源機組及場站聚合仿真建模；大規模新能源并網有功頻率分析與控制。

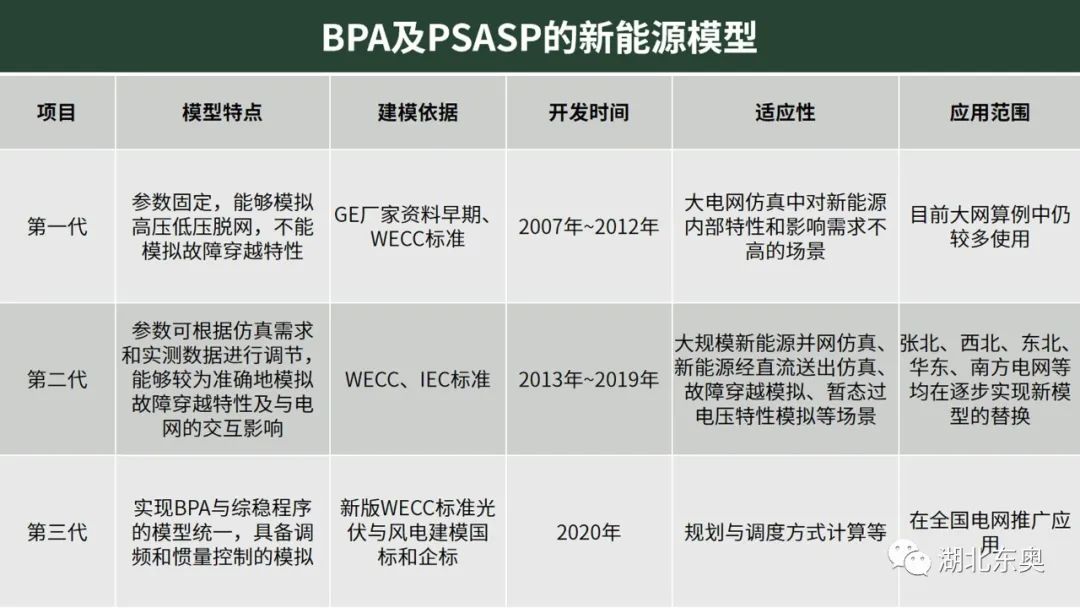

新能源機組及場站聚合仿真建模

風電場——等值模擬方法

臺數眾多、星散分布，如何高效、精確仿真模擬——按容量加權平均等值

大規模新能源并網有功頻率分析與控制

新能源接入頻率安全及控制

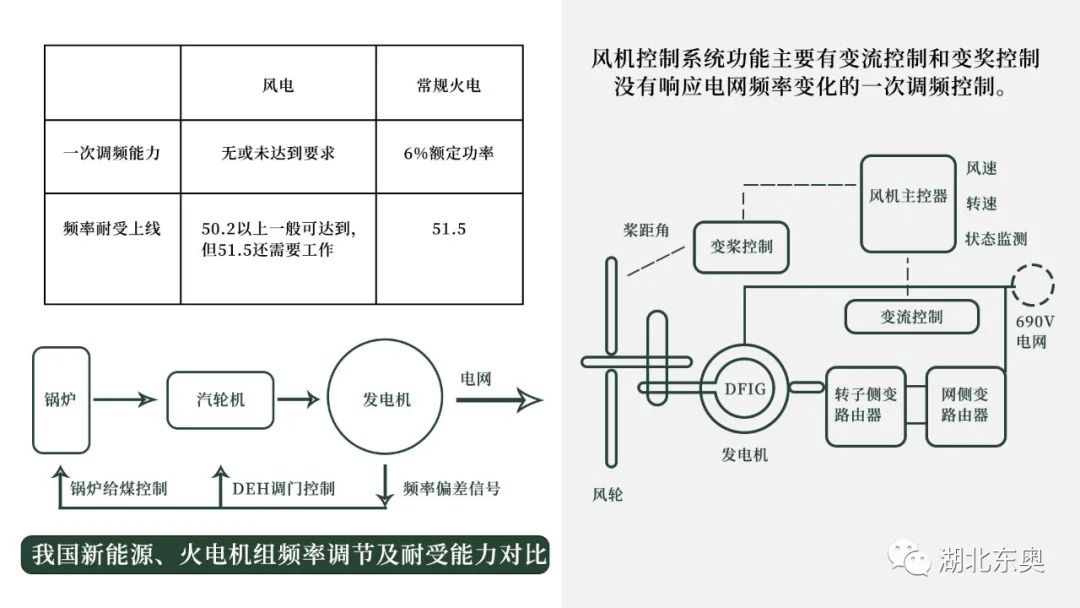

現有標準對常規火電、水電機組都有明確規定，新版安全穩定導則對新能源機組頻率調節能力、頻率耐受能力都提出了“虛擬同步”的要求，但現在正在逐步改造優化，還未有達到要求。對電網頻率穩定性造成的影響正日益顯現。

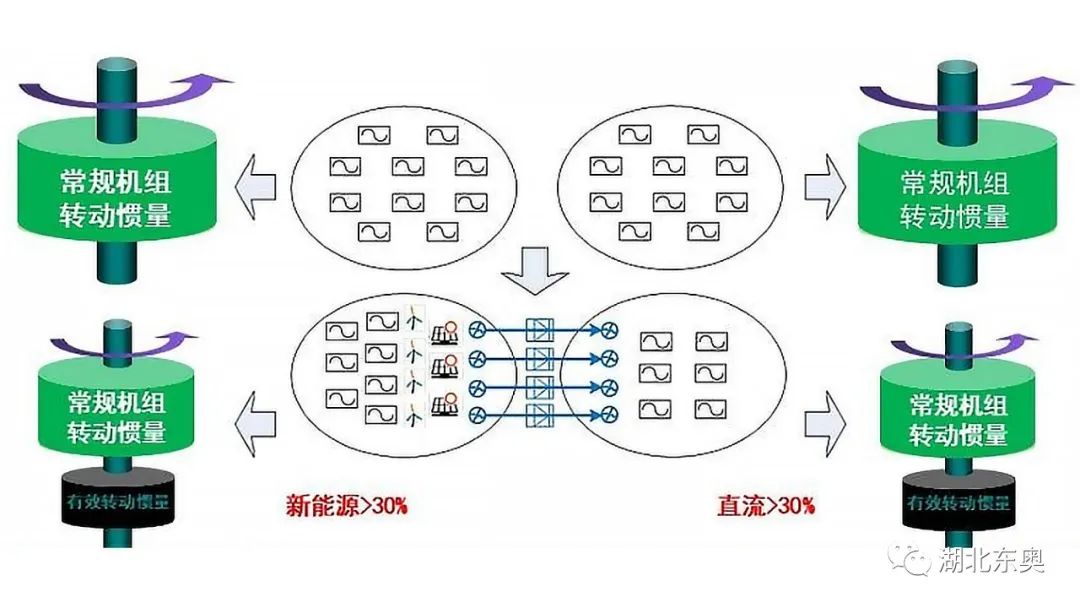

“轉動慣量”是衡量系統抗擾動能力的重要指標。系統轉動慣量分兩部分：一是常規機組轉動慣量，隨著機組被大量替代而持續減?。欢切履茉吹摹坝行мD(zhuǎn)動慣量”，與常規機組相比較小，導致系統總體慣量不斷減小，抗擾動能力持續惡化。

隨著新能源出力占比不斷增加，系統頻率調節能力持續下降，大功率缺失情況下，極易誘發全網頻率問題。

東北電網5500萬千瓦負荷水平下，伊穆直流閉鎖缺失300萬千瓦功率時，若網內無風電頻率下跌07Hz;若網內風電出力達到1000萬千瓦，頻率下跌1.1Hz，低頻減載動作(門檻49.2Hz)。

西北負荷6800萬千瓦、損失350萬千瓦功率情況下:若網內無風電，頻率下跌0.65Hz;若風電出力1200萬千瓦，頻率下跌095HZ比無風電時增加03Hz。

常規機組調頻性能的優化與管理

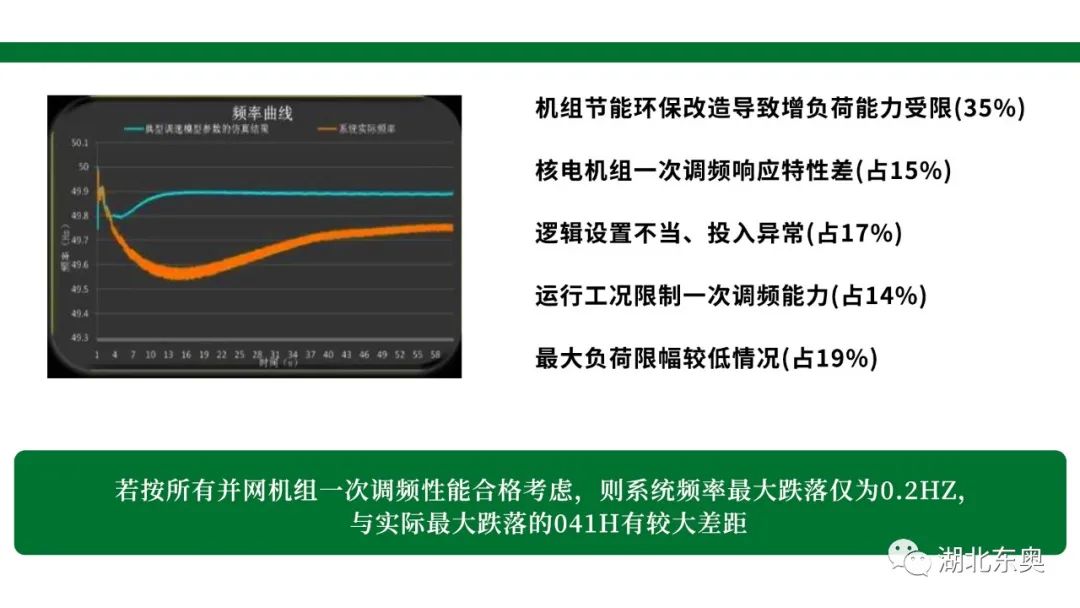

2015年9月19日，錦蘇直流雙極閉鎖，華東電網頻率跌至4956Hz，近+年來首次跌破49.80Hz，頻率越限長達221秒。

事故期間華東主力機組中，僅有 20%的機組-次調頻響應性能滿足標準要求，其余80%均不合格，16%的機組甚至出現反調特性

新能源場站調頻性能的優化與管理

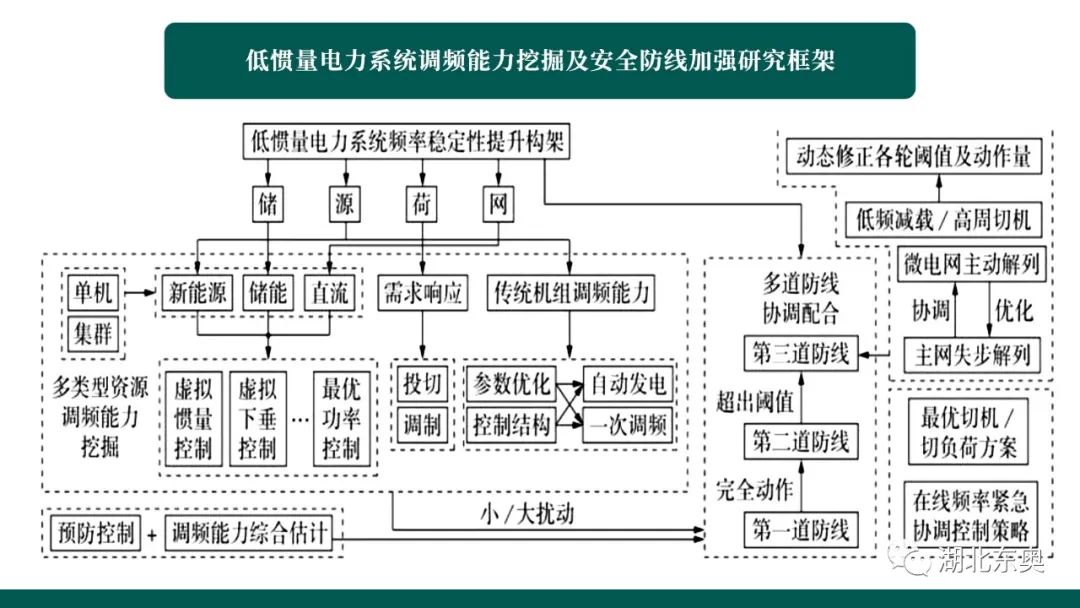

隨著新能源場站一次調頻技術的發展，按照“調頻權責明晰、各類型機組協同配合的總體思路，結合各調頻資源的特性及電網的調頻需求，從時間尺度、調頻能力及穩定型等方面提出多調頻資源協調配合原則及策略。

快速頻率控制時間維度需求:

利用新能源參與電網頻率響應的快速性，補償常規電源機組一次調頻功能在0~5s內快速性的不足，在05s內釋放調頻能力，即在時間維度上，與常規電源機組一次調頻相互配合、接力動作。

快速頻率控制頻率維度需求:

正常頻段內(50土02H)，主要依賴常規水火電機組一次調頻及AGC進行。利用新能源參與電網頻率響應，在頻率維度上，安排新能源機組快速頻率響應與常規水、火電機組一次調頻相互配合、相互補強，確保大電網頻率質量。

考慮到光伏逆變器為電力電子器件，調節較靈活且無機械損耗，光伏電站快速調頻死區按照006Hz(方式1)設置，同時為了避免風機獎葉控制系統頻繁調節造成機械磨損，風電場快速調頻死區按照士010HZ(方式2設置。
