【干貨】中小型工商業建設光伏電站方式及要求

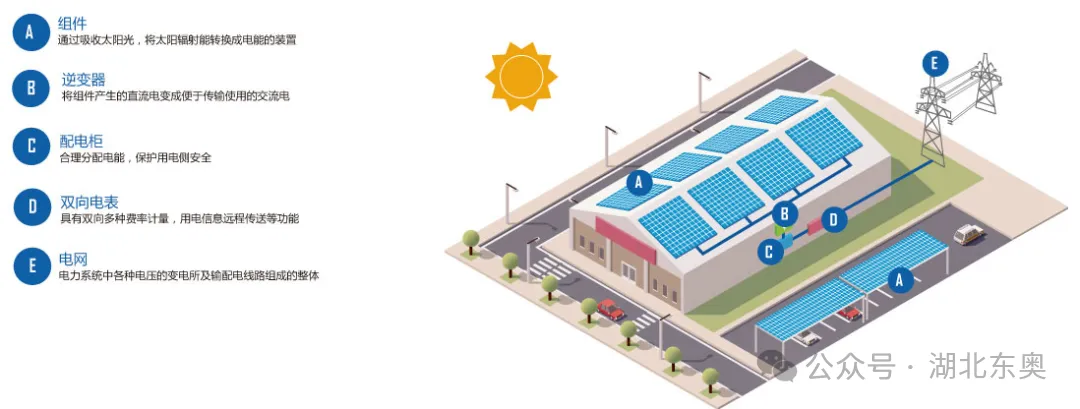

水泥平屋頂要求設計為上人屋面，這樣既能滿足光伏系統對屋面所產生的荷載要求，又方便后期光伏系統的維護工作。結合不同地區的緯度信息、光伏組件設計最佳傾角，這樣可以達到最佳發電量。

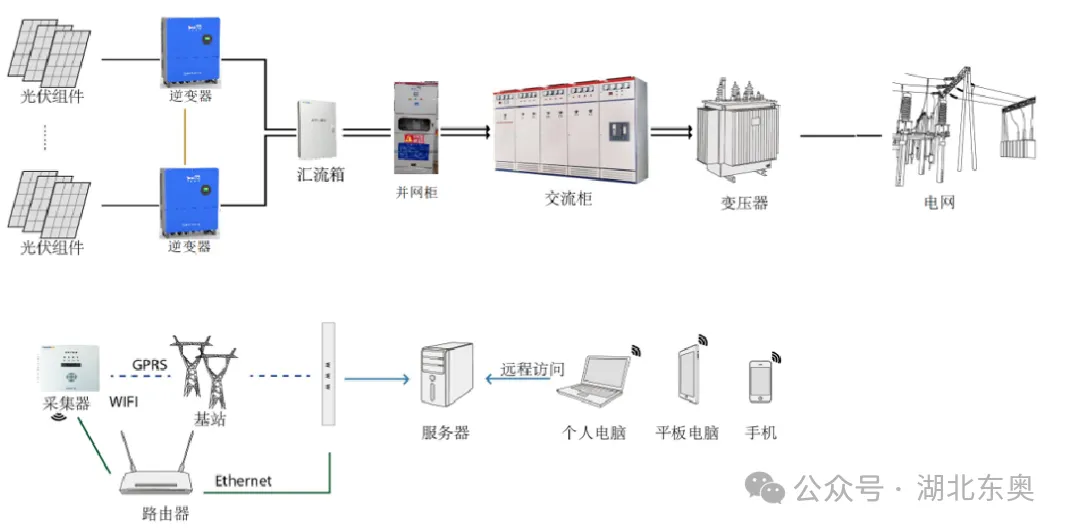

對于中小型工商業光伏電站而言，實際中最常用的兩種并網方式是“自發自用、余電上網”以及全額上網。具體選擇哪一種，就需要根據自身的實際情況來進行判斷。

自發自用，余電上網的并網模式適合白天用電量較大的廠房，自用比例越高，成本回收周期越短。

收益=度電補貼+賣電收益

No.3 設備選型

【光伏組件】

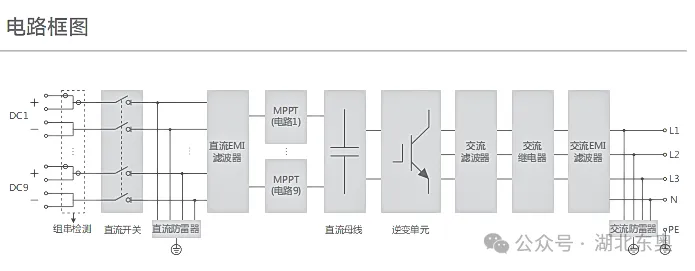

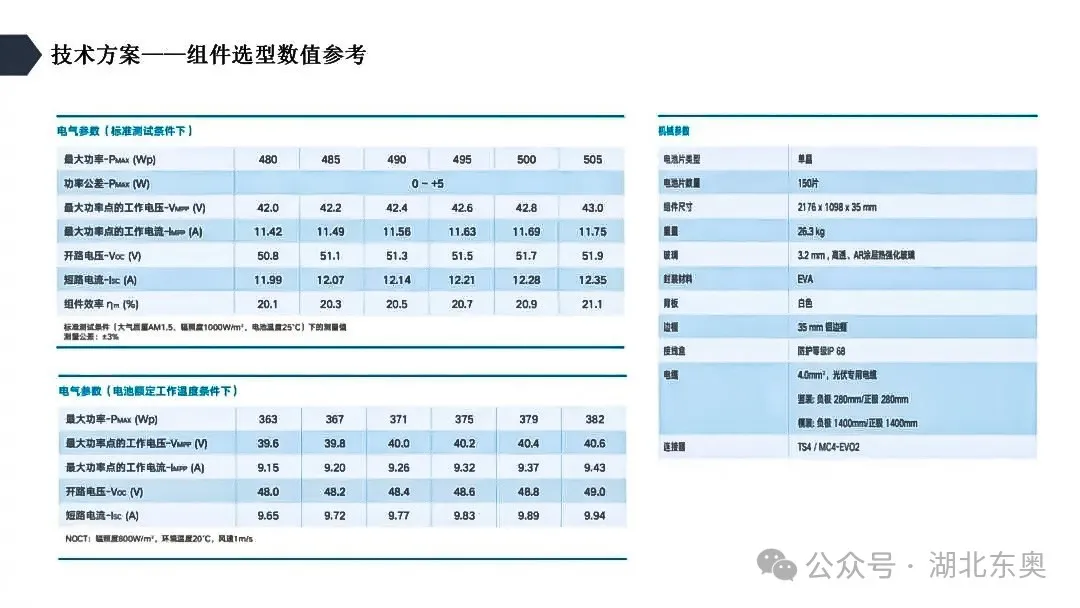

根據組件的電氣參數，最大功率點的工作電流約12A。可選擇市面上主流逆變器最大直流輸入15A，能夠全面適配當下大功率組件，同時支持1.4及以上超配，節約初始投資。

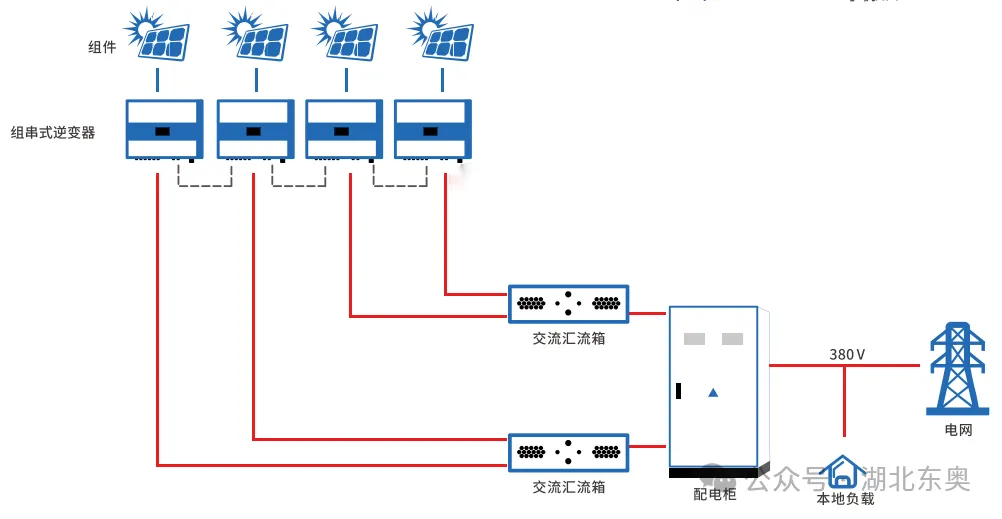

以1MW光伏電站并網為范例，逆變器安裝方式：每18塊組件為一串，接14串到逆變器，僅需8臺逆變器。

交流匯流箱根據項目所選用的逆變器臺數，可選取多匯—匯流箱。按實際需要選擇二匯一、四匯一都可。

組件排布組件朝向：理想的安裝方位角是正南;

組件傾角：系統最佳傾角近似于當?shù)鼐暥冉?，或者根?jù)屋頂結構，組件平行于屋頂坡度鋪設，使用角度測量?jī)x可測量?jī)A角;

組件前后排間距：間距應能保證冬至日早上9點至下午3點太陽能電池方陣不被遮擋。

通過使用EXCEL表公式計算，選擇緯度、組件寬度、長度、傾角即可計算出合適間距。

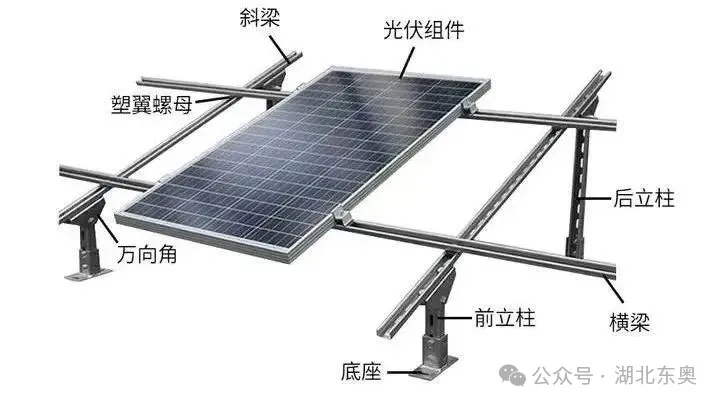

（1)支架的搭建除了要保證組件的最佳傾角和朝向，應盡可能在屋頂上留有足夠間距，實現對流降低組件溫度;

（2)支架材質使用不銹鋼或者熱鍍鋅鋼材，以起到防腐的目的;

（3)支架應保證組件底部高于底面不小于15CM，以避免組件浸水和雨水濺落組件表面。

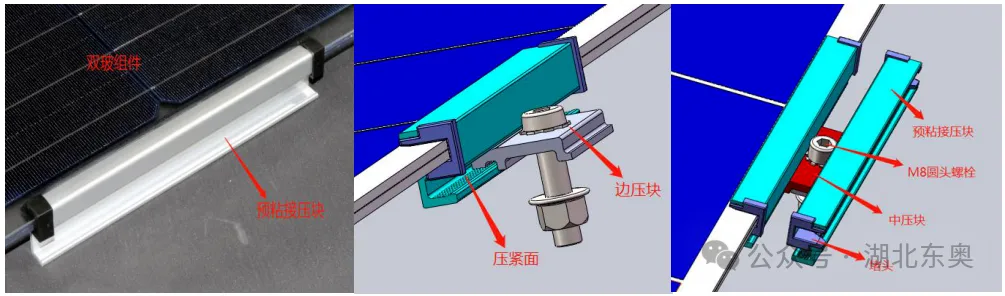

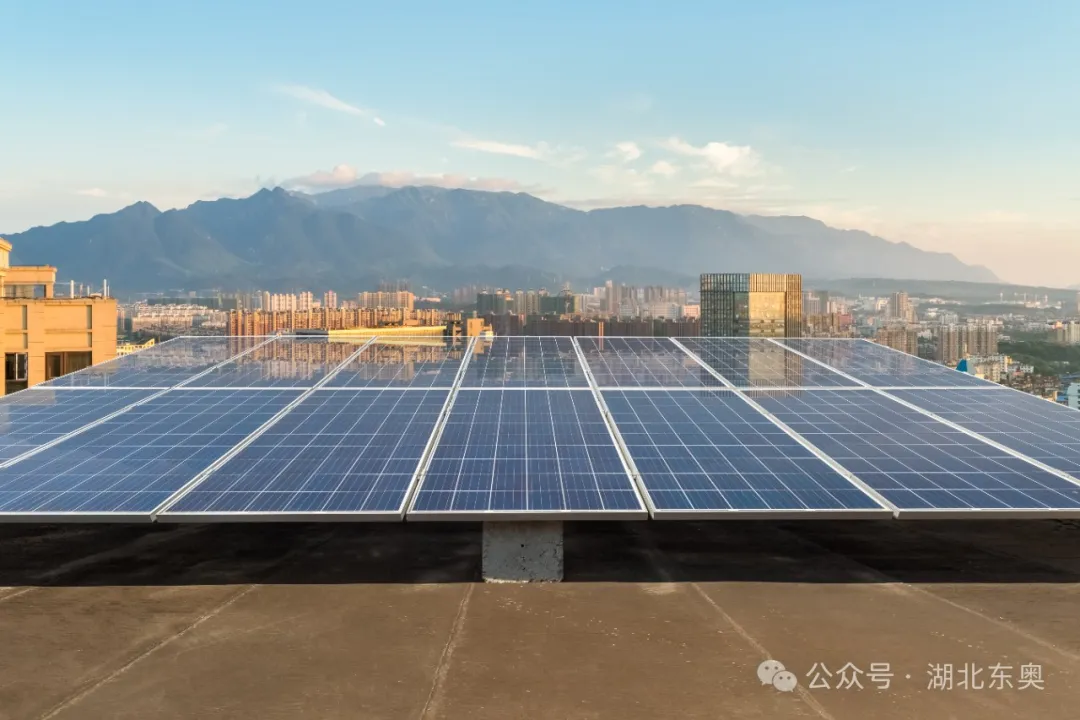

水泥平屋頂固定支架；水泥配重塊常規尺寸300*300*300mm；若當?shù)丶撅L(fēng)較多，需適當增大配重塊。

【逆變器安裝要求】

1、盡量避免安裝在陽光直射區域。

2、盡量避免安裝在易受雨淋的位置。

3、安裝位置需通風散熱較好。

電氣接地系統包括：組件邊框接地、逆變器接地、配電柜接地。

組件：組件的鋁合金邊框與支架進行連接，再通過引下線完成可靠接地。

逆變器：交流接線端子的PE端和機箱外殼的PE接地。

配電柜：使用接地線連至接地排上或者就近框架接地。

接地體：接地體采用直徑為10/12mm的圓鋼，長度一般為0.6m左右，接地電阻應不大于4Ω。

防雷接地光伏電站安裝在建筑的頂部，容易遭受雷擊，雷擊產生的浪涌電流會損壞逆變器等系統設備，所以電站需要防雷接地，將浪涌電流導引至地下起到保護系統的作用。
